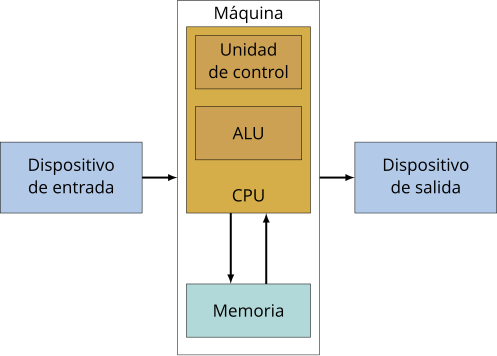

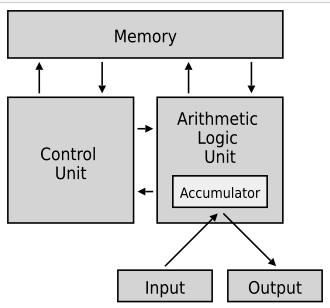

La arquitectura Von Neumann
La arquitectura Von Neumann es también conocida como modelo de Von Neumann o arquitectura Princeton. Es un modelo de diseño para computadoras propuesto por John von Neumann en 1945. Es la base de la mayoría de las computadoras modernas.
Características principales:
Unidad de memoria única:
Almacena tanto instrucciones (programas) como datos en el mismo espacio de memoria.
Unidad Central de Procesamiento (CPU):
Se encarga de ejecutar las instrucciones. Está compuesta por:
Unidad de Control: Interpreta las instrucciones.
Unidad Aritmético-Lógica (ALU): Realiza operaciones matemáticas y lógicas.
Ejecución secuencial:
Las instrucciones se ejecutan una tras otra, en orden, a menos que haya instrucciones de salto.
Sistema de entrada/salida (E/S):
Permite la comunicación entre la computadora y el exterior (teclado, pantalla, etc.).
Bus de datos y direcciones:
Permiten el transporte de datos e instrucciones entre la memoria, la CPU y los dispositivos de E/S.
Ventajas:
Simplicidad y flexibilidad del diseño.
Facilita la programación y la construcción de computadoras.
Desventajas:
Cuello de botella de Von Neumann: La CPU y la memoria comparten el mismo bus, lo que limita la velocidad de transferencia de datos e instrucciones.
En resumen, la arquitectura de Von Neumann describe un sistema informático con una sola memoria para datos e instrucciones, donde un procesador ejecuta instrucciones de forma secuencial.
bibliografía: https://es.wikipedia.org/wiki/Arquitectura_de_Von_Neumann
Soluciones Modernas
Memoria Caché (L1, L2, L3)
Almacena datos e instrucciones frecuentes cerca del CPU.
L1 (por núcleo, separada en instrucciones/datos).
L2 (por núcleo o compartida).
L3 (compartida entre todos los núcleos).
Arquitectura Harvard Modificada
Buses separados para datos e instrucciones solo en caché (L1).
En RAM sigue siendo Von Neumann.
Prefetching
Predice y carga datos antes de que el CPU los solicite.
Pipelines y Ejecución Paralela
Procesamiento simultáneo de múltiples instrucciones.
Memorias Rápidas
DDR5, HBM (High Bandwidth Memory), GDDR6.
Multi-Núcleo y Multihilo
Distribuye la carga entre varios núcleos/hilos.
Esquema de un Procesador Moderno
+---------------------------------------------------+
| CPU Multicore |
| +-----------+ +-----------+ +-----------+ |
| | Core 1 | | Core 2 | | Core N | |
| |+---------+| |+---------+| |+---------+| |
| || ALU || || ALU || || ALU || |
| |+---------+| |+---------+| |+---------+| |
| ||Registros|| ||Registros|| ||Registros|| |
| |+---------+| |+---------+| |+---------+| |
| +-----^-----+ +-----^-----+ +-----^-----+ |
| | | | |
| +-----v-------------------------------v-----+ |
| | Caché L3 compartida | |
| +----------------------^--------------------+ |
| | | |
| +----------------+ | +----------------+ |
| | Caché L1 (I/D) <-----+-----> Caché L2 | |
| +----------------+ +----------------+ |
+---------------------------------------------------+
| ^
v |
+---------------------------------------------------+
| Controlador de Memoria |
| +----------------+ +----------------+ |
| | Prefetching | | DDR5 / HBM | |
| +----------------+ +----------------+ |
+---------------------------------------------------+
|
v
+----------------+
| RAM |
+----------------+
Componentes Clave
Núcleos (Cores) - Cada uno con ALU, registros y caché L1 (Harvard modificado).
Caché L2 - Por núcleo o compartida.
Caché L3 - Compartida para reducir accesos a RAM.
Controlador de Memoria - Gestiona prefetching y comunicación con RAM.
RAM - Sigue modelo Von Neumann, pero con buses de alta velocidad (DDR5).
Conclusión
Las técnicas modernas combinan:
Separación de buses en caché (Harvard).
Jerarquía de memoria (caché L1/L2/L3).
Paralelismo (multi-núcleo, pipelines).
Para mitigar el cuello de botella manteniendo compatibilidad.
